La gestion de la demande d'énergie
La fonction d’échange d’informations entre régulateurs par Siemens

Objectif

Produire uniquement l’énergie nécessaire au confort grâce à une gestion intelligente et dynamique de l’ouverture des vannes permettant ainsi de réaliser jusqu’à 10% d’économies d’énergie.

Efficacité

  • Système basse température et chaudière à condensation,
  • Fonction mi-saison,
  • Profils d’occupation variés programmables.

Disponibilité

Cette fonction est disponible de base dans les régulateurs pré-programmés Synco™ 700 et les automates Desigo™ PX. Vous pouvez ainsi gérer l’ensemble des installations de climatisation, ventilation, chauffage :

  • centrale de traitement d’air,
  • cascade chaudières ou PAC,
  • production d’eau chaude sanitaire,
  • climatisation, plancher chauffant, circuits radiateurs,
  • ventilo convecteurs,
  • etc...

Simple d’utilisation

Pré-programmée sur l’ensemble des régulateurs Synco™ 700 et des automates PX, cette fonction est simple à mettre en œuvre et n’engendre pas de surcoût de programmation.

> Installation simple
> Installation élaborée
La production de chaleur en fonction des besoins est nécessaire selon la norme EN15232 pour obtenir une GTB de classe A.
  • Classe A : régulation et GTB à fort rendement énergétique
  • Classe B : régulation et GTB avancée

Installation simple
Elle correspond à un établissement scolaire, par exemple, comportant une chaudière, deux circuits régulés et une centrale de traitement d’air.

Sans demande

d’énergie, la chaudière est régulée uniquement selon la température extérieure. Il faut alors produire de l’eau suffisamment chaude pour permettre à la CTA de fonctionner.

> Sans demande

Avec demande

d’énergie, les régulateurs de distribution transmettent, via le bus de communication, les températures d’eau mesurées ainsi que le pourcentage d’ouverture des vannes de régulation au régulateur de production.

Si les vannes sont ouvertes à moins de 90%, le régulateur de production peut alors baisser le régime de température d’eau. Les régulateurs de distribution vont alors automatiquement ouvrir les vannes (jusqu’à 90% maximum) afin de compenser la perte de puissance.

> Avec demande
50%
32%
28%
80°
40°
35°
80°
Température de départ chaudière
65°
Température de retour chaudière
+

Consommateur

Consommateur

Centrale de Traitement d'Air

Centrale de traitement de l'air

Sans demande d’énergie, la vanne de la centrale de traitement d’air est ouverte à seulement 50%. L’ensemble de l’eau ne passe donc pas dans le circuit de la CTA.

Grâce à la fonction de demande d'énergie, la vanne de chauffage s'est ouverte à 90% tout en maintenant les consignes de la centrale. Les 10% d'ouverture de vanne restant sont conservés en cas de demande de puissance rapide.
La fonction de demande d'énergie est opérationnelle aussi bien sur des systèmes de chauffage que de climatisation.

+

Production

Production

Chaudière

Chaudière

Sans demande d’énergie, la chaudière est régulée uniquement selon la température extérieure. La température de retour étant trop élevée, cela ne permet pas d’atteindre la température de point de rosée. La chaudière montre alors un faible rendement.

Grâce à la fonction de demande d'énergie, la température de retour est descendue à 40°C sans perdre en confort. Les régimes d'eau sont mieux maîtrisés et la chaudière peut alors condenser.

Installation élaborée
Elle correspond à un établissement de bureaux, par exemple, comportant une cascade de chaudières, un circuit radiateur, des réseaux de planchers chauffants, des réseaux ventilo-convecteurs s et une centrale de traitement d’air.

Sans demande

d’énergie, la chaudière est régulée uniquement selon la température extérieure. Il faut alors produire de l’eau suffisamment chaude pour permettre à la CTA de fonctionner.

> Sans demande

Avec demande

d’énergie, les régulateurs de distribution informent, via le bus, le régulateur de production, les températures d’eau et le % d’ouverture de vannes.

Si les vannes sont ouvertes à moins de 90%, le régulateur de production peut alors baisser le régime de température d’eau. Les régulateurs de distribution vont alors automatiquement ouvrir les vannes afin de compenser la perte de puissance.

> Avec demande
50%
40%
28%
32%
80°
50°
30°
40°
60°
80°
Température de retour chaudière
Température de départ chaudière
+
+
+
+
+

Consommateur

Centrale de Traitement d'Air

Distribution

Ventilo-convecteurs

Distribution

Plancher chauffant

Distribution

Radiateurs

Production

Cascade chaudières

Sans demande d’énergie, la chaudière est régulée uniquement selon la température extérieure. La température de retour étant trop élevée, cela ne permet pas d’atteindre la température de point de rosée et donc aux fumées de condenser. La chaudière montre alors un faible rendement.

Produits
Fonction Demande d'énergie

  • Régulation pré-programmée
  • Unités de Traitement
    Local
  • Régulation terminale
  • Gestion à distance

Régulation pré-programmée

Production et distribution

Régulateurs pré-programmés universels gamme Synco™ 700 : chauffage, climatisation, ventilation.

Pour l'ensemble du bâtiment

Gestion de la production et prise en compte des demandes d’énergie (chaudière, groupe froid, CTA, …)

Superviseur BacNet

Passerelle IP KNX / BacNet

Régulation terminale
(HVAC, éclairage, stores)

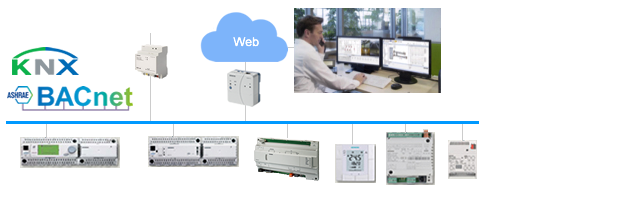

Les demandes d’énergie de chacune des pièces d’un bâtiment sont collectées et remontées aux contrôleurs gérant la production afin d’optimiser les performances énergétiques globales du bâtiment. La communication entre régulateur est rendue possible par l’utilisation de protocoles standards, ouverts et intéropérables (KNX et BACnet).

Régulation terminale

  • Gestion des pièces

Distribution

  • Plancher chauffant
  • Radiateur
  • Ventilo-convecteur

Production

  • Centrale de Traitement d’Air
  • Cascade chaudières
  • Groupe froid
